１９９９／１２／２９
部品集め
そこで部品集め。

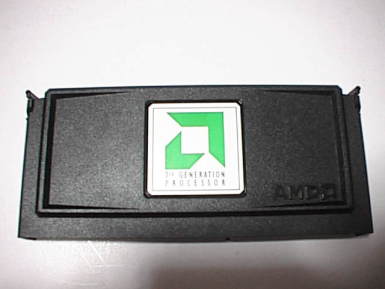

まず、ＣＰＵ。今回はＡｔｈｌｏｎの６００ＭＨｚとした。バルクで購入。

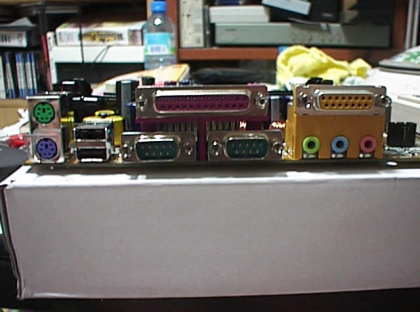

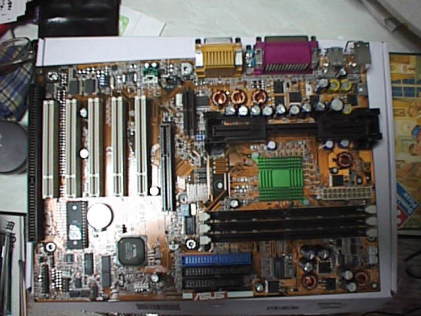

次にマザーボード。なんと、、、ノーブランド。本当にノーブランドで売っていた。真っ白い箱で。他のマザーボードより、２０００円程安かった。それで、これに決まり。でも、開けてみるまでどきどきである。何がでるな？ である。で、明けてみる。中身はＡＳＵＳＴｅＫのＫ７Ｍというボードらしい。詳細なマニュアルも入っていた。これはひょっとしてお買い得ボードかも。マニュアルの記述を読むと・・・。（以下ＡＳＵＳ Ｋ７Ｍ Ｕｓｅｒ’ｓ Ｍａｎｕａｌから抜粋）
ＡＭＤ Ａｔｈｌｏｎ Ｐｒｏｃｅｓｓｏｒ Ｓｕｐｐｏｒｔ：Ｓｕｐｐｏｒｔｓ ＡＭＤ Ａｈｈｌｏｎ ｐｒｏｃｅｓｓｏｒ ｄｅｆｉｇｎｅｄ ｆｏｒ ＡＭＤ ａｔｈｌｏｎ Ｐｒｏｃｅｓｓｏｒ Ｍｏｄｕｌｅ（２４２−ｐｉｎ Ｓｌｏｔ Ａ）ａｎｄ ｐａｃｋａｇｅｄ ｉｎ ａ ｐｌａｓｔｉｃ ｂａｌｌ−ｇｒｉｄ ａｒｒａｙ（ＰＢＧＡ）．
まあ、Ａｔｈｌｏｎを使用することを目的にボードを選んだのだから、Ｓｌｏｔ Ａをサポートしなければ話にならないのだけれど、逆にいうと、これでＰｅｎｔｉｕｍVやＣｅｌｅｒｏｎの道は閉ざされてと言う事だ。
Ｎｏｒｔｈ Ｂｒｉｄｇｅ Ｓｙｓｙｅｍ Ｃｈｉｐｓｅｔ：ＡＭＤ−７５１ ｃｈｉｐｓｅｔ ｗｉｔｈ ＡＧＰ／ＰＣＩ／Ｍｅｍｏｒｙ ｃｏｎｔｒｏｌｌｅｒ ｓｕｐｐｏｒｔｓ ２００ＭＨｚ Ｆｒｏｎｔ Ｓｉｄｅ Ｂｕｓ（ＦＳＢ），ｓｕｐｐｏｒｔｓ ｕｐ ｔｏ ７６８ＭＢ ｏｆ ＰＣ１００ ＳＤＲＡＭ ＤＩＭＭ，ｃｏｍｐｌｉｅｓ ｗｉｔｈ ＡＧＰ２．０ ｓｐｅｃｉｆｉｃａｔｉｏｎｓ ｆｏｒ １Ｘ ａｎｄ ２Ｘ ＡＧＰ ｍｏｄｅｓ ａｎｄ ＰＣＩ ２．２ ｂｕｓ ｉｎｔｅｒｆａｃｅ ｗｉｔｈ ｓｕｐｐｏｒｔ ｆｏｒ ６ ＰＣＩ ｍａｓｔｅｒｓ．Ｉｔ ｉｓ ｏｐｔｉｍｉｚｅｄ ｔｏ ｄｅｌｉｖｅｒ ｅｎｈａｎｃｅｄ ＡＭＤ Ａｔｈｌｏｎ ｐｒｏｃｅｓｓｏｒ ｓｙｓｔｅｍ ｐｅｒｆｏｒｍａｎｃｅ．
ノースブリッジには、ＡＭＤ純正のチップセットＡＭＤ−７５１を使用している。ＦＳＢ値が２００ＭＨｚとの説明がある。基本的に、このボードの基本クロックは１００ＭＨｚになっている。この値は、説明書を読み進めば分かるが、９５ＭＨｚ〜１５０ＭＨｚの間で変更可能である。ＦＳＢ値がなぜ２００ＭＨｚなのかといえば、Ａｔｈｌｏｎプロセッサーは、その内部で、内部バススピードを倍にしている。そこで、１００ＭＨｚ Ｘ ２＝２００ＭＨｚとなる。更に、６００ＭＨｚのＡｔｈｌｏｎの場合、ＣＰＵコアにクロックスピードを３倍にして供給している。ＡＴｈｌｏｎの場合、この倍率は出荷時に決められている。５００ＭＨｚならば、２．５倍、６５０ＭＨｚならば３．２５倍、７００ＭＨｚならば３．５倍である。問題のベースＦＳＢだが、このボードは９５ＭＨｚから１５０ＭＨｚまで変えられるが、これはマニュアルをよく読むと、ＣＰＵとＳＤＲＡＭに供給するクロックらしい。これは大変にすばらしい。もし、ＰＣＩバスやＡＧＰにもでこのクロックで供給されると、たいていの周辺機器はついていけなくなって、不安定になってしまう。このボードはＰＣＩの数やメモリー積載量にしても十分。
Ｓｏｕｔｈ Ｂｒｉｄｇｅ Ｓｙｓｔｅｍ Ｃｈｉｐｓｅｔ：ＶＩＡ ＶＴ８２Ｃ６８６Ａ ＰＣＩｓｅｔ ｗｉｔｈ ＰＣＩ Ｓｕｐｅｒ Ｉ／Ｏ ｉｎｔｅｇｒａｔｅｄ ｐｅｒｉｐｈｅｒａｌ ｃｏｎｔｒｏｌｌｅｒ ｓｕｐｐｏｒｔｓ ＵｌｔｒａＤＭＡ／６６，ｗｈｉｃｈ ａｌｌｏｗｓ ｂｕｒｓｔ ｍｏｄｅ ｄａｔａ ｔｒａｎｓｆｅｒ ｒａｔｅｓ ｏｆ ｕｐ ｔｏ ６６．６ＭＢ／ｓｅｃ．
サウスブリッジには、ＡＭＤ純正のＡＭＤ−７５６ではなくて、ＶＩＡ ＶＴ８２Ｃ６８６Ａ（Ａｐｏｌｌｏ Ｐｒｏ １３３Ａチップセットのサウスブリッジ）を使用している。従ってＩＤＥインタフェースがＵｌｔｒａＤｍａ／６６をサポートする。これもとてもよい事だ。
その他、このボードにはサウンド機能が内蔵されている（ＡＣ’９７Ｖ２．１ＣＯＤＥＣ）。用はサウンドボードを買う必要が無い。ＵＳＢポートも４つまで付ける事ができる。今回は２つしか付けなかったけど。その他Ｈ／Ｗの状態をモニタリングできる機能がある。大変お買い得である。

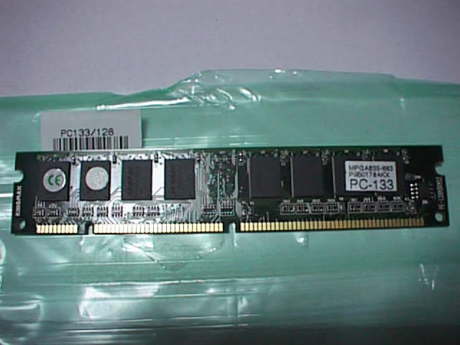

メモリー、ＰＣ１３３の１２８ＭＢメモリーをバルクで２枚購入した。これで、少々のクロックアップにも耐えられるはずだ。
グラフィックカード。提督が一番軽く見ていた所だ。提督はゲーマーではない。従って、３Ｄや２Ｄが、さくさく動くグラフィックカードは必要ではない。と、考えていた。そこで、グラフィックカードもバルク。（あんた全部バルクやんけ） 物はＣｒｅａｔｉｖｅ ３Ｄ ＢＬＡＳＴＥＲ ＳＡＶＡＧＥ４ ３２ＭＢ。
で、グラフィックカードだが、最終的にはこのカードは取り外された。組み立て終わり起動してみると、しょっちゅうハングアップする。まあ、ＢＩＯＳの設定等でまずいところもあったのだが、それらをクリアーしてもハングアップ。色々試してみると、以下の状態でハングアップ。
・インストーラーが起動したとき。
・ベンチマークテストでグラフィック性能を測っているとき。
・Ｔｒｕｅ Ｃｏｌｏｒ（３２ｂｉｔ）で起動したとき。

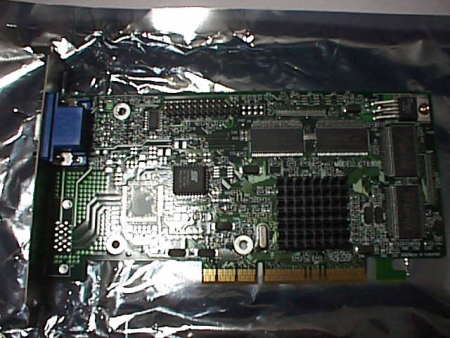

これはひょっとして、グラフィツクカードとの相性が悪いのか？ この頃のインストラーは結構凝っていて、導入フェーズ毎にバックグラウンドの絵を変えたり、導入状況をアニメーション表示したりしている。グラフィックカードが本体に付いて行ってないのか？ だから、色数を落とせば安定するのかも。そこで、思い切ってグラフィックカードを変えてみよう。そこで採用されたのが、ＡＳＵＳＴｅＫ ＡＧＰ−Ｖ３８００ ＴＶＲ ＲＩＶＡ ＴＮＴ２ ３２ＭＢ。
このカードは、マザーボードと同一メーカであるし、ＡＧＰ２．０もサポートしている。おまけにＴＶキャプチャー機能も付いている。箱の説明書にはこの様に書いてある。『Ｒｅｃｏｍｍｅｎｄｅｄ Ｓｙｓｔｅｍ Ｒｅｑｕｉｒｅｍｅｎｔ： Ｉｎｔｅｌ Ｐｅｎｔｉｕｍ U／V ｏｒ ｃｏｍｐａｔｉｂｌｅ ＣＰＵｓ』 Ａｔｈｌｏｎに合うかも知れない。今回唯一バルクではなく箱買いだ。うれしいことに日本語マニュアルつき。で、付け替えてみると、さくさく動いたんだなあ、これが。

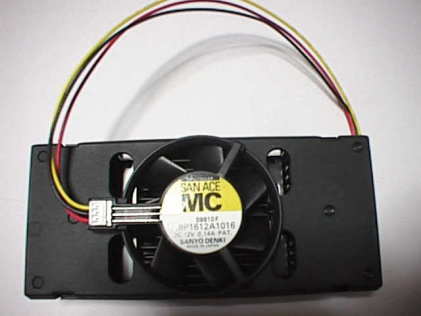

次はＣＰＵクーラー。これはＡｔｈｌｏｎ ６５０ＭＨｚ用というのを買ってきた。Ａｔｈｌｏｎは、熱の問題が大きいらしい。クーラーは信頼のおけるものを買うべきかも知れない。今は、安定して動いているけど、夏にどうなるかが問題だろう。
ＣＤ Ｒ／ＲＷも買った。バルク。メーカーは良くわからない。というか、本体のラベル等をよく読まずにケースに格納してしまったため、分からなくなってしまった。今度また、改造するために蓋を開けたら調べよう。
その他の部品はケースを除き、手持ちの部品または、Ａｐｔｉｖａから取り外したものを使用した。
・ＨＤ ＩＢＭ製 ＵｌｔｒａＤＭＡ３３ １０ＧＢ ＋ Ｍａｘｔｏｒ ＵｌｔｒａＤＭＡ６６ ２０ＧＢ
・ＤＶＤ パイオニア製 DVD-ROMは最大６倍速。CD-ROMは最大３２倍速。（だったと思う）
・ＦＤ ＴＥＡＣ製 ２モード
